Metalická vedení
- Drátové přenosové cesty jsou realizovány telekomunikačními vedeními, což jsou vhodně uspořádané soustavy metalických vodičů. Přenášejí stejnosměrné signály, signály s velmi úzkými, tónovými i vysokými kmitočty.
- Telekomunikační vedení můžeme zjednodušeně považovat za homogenní vedení s rovnoměrně rozloženými elektrickými parametry.
- Homogenní vedení má ve všech svých částech stejné elektrické vlastnosti.
Vlastnosti elementu homogenního vedení délky můžeme modelovat náhradním schématem:
Druhy a charakteristiky metalických vedení

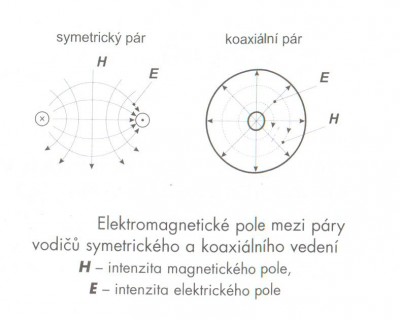

Telekomunikační vedení je tvořeno dvojicí metalických vodičů (měděných, bronzových, aluminiových nebo ocelových) ve dvou základních uspořádáních:
- Symetrické vedení (symetrický pár) - dvojice spirálově stočených vodičů v kabelu nebo dvojice paralelních vodičů zavěšených na izolátorech
- Koaxiální vedení (koaxiální pár) - dvojice souosých vodičů
